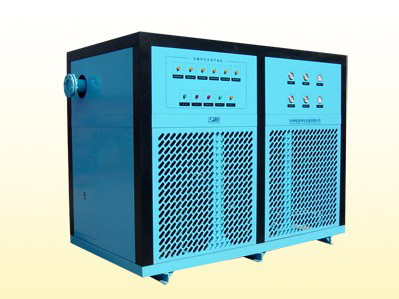

風冷標準型冷凍式干燥機

技術參數

選型修正

進氣溫度：額定38℃，最高45℃
工作壓力：額定0.7Mpa，4.5Mpa以下接受訂貨，0.4-1.0Mpa允許使用。
環境溫度：風冷型（A）：≥2℃，≤38℃；
          水冷型（W）：≥2℃，≤45℃
壓力露點：2-10℃（0.7Mpa）
冷卻水溫：t進≤31℃ t出≤37℃
冷卻水壓：0.15-0.4Mpa
安裝方式：室內，無基礎，混凝土地坪，周邊留空不小于1m
產品標準：JB/JQ209010-88《冷凍干燥機技術條件》

應選設備額定處理量=實際進氣的容積流量/βp×βt

壓力修正系數βp

工作壓力Mpa

0.3

0.4

0.5

0.6

0.7

0.8

0.9

1.0

βp

0.65

0.8

0.88

0.92

1

1.05

1.12

1.25

S系列溫度修正系數βt

進氣溫度℃

20

25

30

35

38

40

42

45

βt

1.25

1.15

1.10

1.05

1

0.95

0.88

0.8

注：本選型公式未考慮環境溫度及露點修正,詳見本公司選型手冊。

規格RD-

處理量m3/min

電源

壓縮機功率HP

風機功率W

進出口接口

冷卻水接口

重量kg

05SA

0.6

220V/1Ph/50Hz

0.25

38

R2 1/2"

45

1SA

1.2

220V/1Ph/50Hz

0.38

120

R2 1"

80

2SA

2.3

220V/1Ph/50Hz

1

120

R2 1"

85

3SA

3.6

220V/1Ph/50Hz

1

90

R2 1"

90

5SA

5.2

220V/1Ph/50Hz

1.5

150

R2 11/2"

120

6SA/W

6.5

220V/1Ph/50Hz

2

150

R211/2"

R2 1"

160

8SA/W

8.5

220V/1Ph/50Hz

2.8

150

R2 2"

R2 1"

170

10SA/W

11

220V/1Ph/50Hz

2.8

150×2

R2 2"

R2 1"

180

13SA/W

13.5

220V/1Ph/50Hz

2.8

150×2

R2 2"

R2 1"

190

15SA/W

17

220V/1Ph/50Hz

3

190×2

DN65

R2 11/2"

250

20SA/W

22

380V/3Ph/50Hz

5.08

190×2

DN65

R2 11/2"

460

25SA/W

27

380V/3Ph/50Hz

6

190×2

DN80

R2 11/2"

500

30SA/W

32

380V/3Ph/50Hz

6.75

190×3

DN80

R2 11/2"

580

40SA/W

42

380V/3Ph/50Hz

10

260×3

DN100

R2 11/2"

720

50SA/W

55

380V/3Ph/50Hz

12

260×3

DN100

R2 11/2"

820

60SA/W

65

380V/3Ph/50Hz

15

450×3

DN100

Rc11/2"

1080

80SA/W

85

380V/3Ph/50Hz

20

630×3

DN125

Rc11/2"×2

1500

100SA/W

110

380V/3Ph/50Hz

25

630×4

DN150

Rc 11/2"×2

2200

130SW

140

380V/3Ph/50Hz

30

DN150

Rc 11/2"×2

2350

150SW

160

380V/3Ph/50Hz

40

DN200

Rc 11/2"×4

2700

180SW

190

380V/3Ph/50Hz

45

DN200

G11/2"×3

3100

200SW

210

380V/3Ph/50Hz

50

DN200

Rc 21/2"

3300

230SW

240

380V/3Ph/50Hz

50

DN200

Rc 21/2"

3600

250SW

260

380V/3Ph/50Hz

60

DN200

Rc3"

3700

280SW

290

380V/3Ph/50Hz

60

DN250

Rc 3"

3900

300SW

310

380V/3Ph/50Hz

70

DN250

DN100

4000

350SW

360

380V/3Ph/50Hz

80

DN250

DN100

4500

400SW

410

380V/3Ph/50Hz

100

DN300

Rc 21/2"×2

4900

450SW

460

380V/3Ph/50Hz

100

DN300

Rc 21/2"×2

5400

500SW

510

380V/3Ph/50Hz

120

DN300

Rc3"×2

6000

550SW

560

380V/3Ph/50Hz

120

DN350

Rc 3"×2

6600
